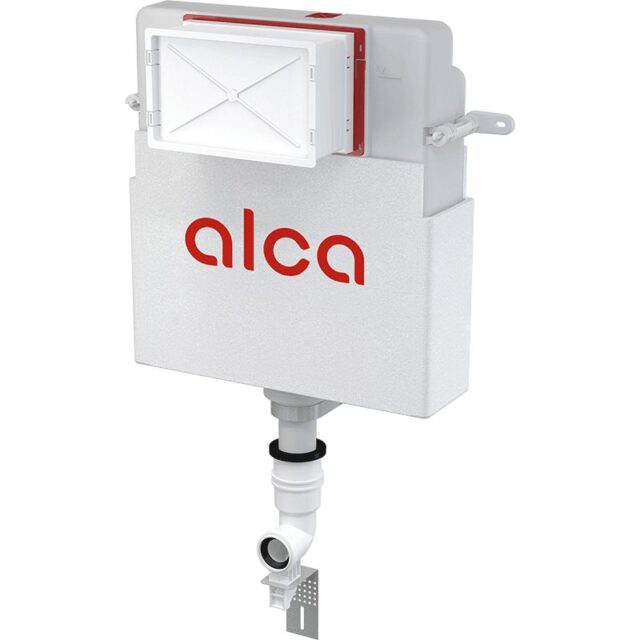

Инсталляция для приставного унитаза Alca AM112 Basicmodul, AM112-0001

AM112 Basicmodul

Бачок для замуровывания в стену

Технические параметры

• Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 «
• Рабочий диапазон давления воды 0,05 – 1,6 MPa
• Рекомендуемый диапазон давления воды 0,3 – 0,5 MPa
• Большой смыв 6 – 9 l
• Малый смыв 2,5 – 3,5 l
• Стандартные настройки большого смыва 6 l
• Стандартные настройки малого смыва 3 l
• Гигиенический резерв 3 l
• Объем воды в бачке 9 l

Применение

1. Для ограждающих конструкций внутри и вокруг – «мокрый» монтаж
2. Предназначен для отдельно стоящих напольных унитазов или унитазов, закрепленных в полу (для чаши генуя)

Характеристика

1. Содержит дозатор таблеток для унитаза
2. Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
3. Конструкция полистирольной изоляции упрощает процесс замуровывания в стену, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
4. Двойной смыв, независимо регулируемый, с гигиеническим резервом
5. Подходит для установки пневматического или сенсорного смыва
6. Совместима со всеми кнопками управления Alca
7. Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
8. Подвод воды сзади/сверху посередине

   Возможность сервиса без использования инструментов

9. Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
10. Монтажная высота 1062 мм
11. Монтажная глубина рукава регулируется в диапазоне 20–95 мм
12. Монтажная глубина 125 мм
13. Материал: полипропилен

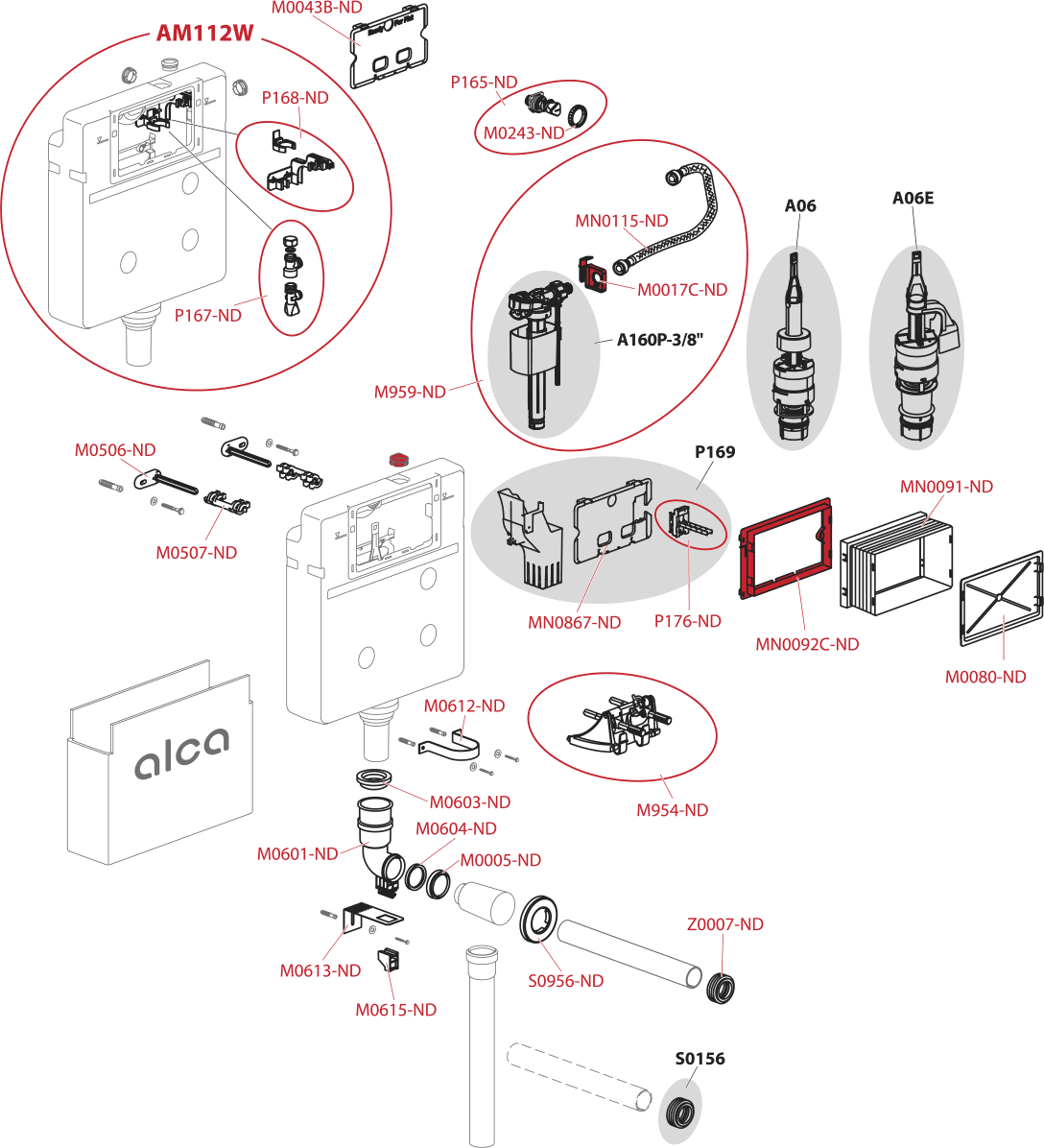

Содержание комплекта

• Бачок с впускным и выпускным механизмом
• Резьбовое соединение 1/2″ для подвода воды со встроенным угловым вентилем Schell 1/2″–3/8″
• Монтажный комплект: винт Ø5×40 – 5 шт., дюбель Ø8 – 5 шт.
• Соединительный комплект Ø40 для подключения воды к унитазу
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия двусоставный, легко укорачивается
• Телескопические крепежные кронштейны 2 шт.
• Перфорированная лента для укрепления бачка
• Манжета
• Прокладка ввода
• Держатель + замок держателя
• Обрамление
• Манжета переходная
• Набор для введения туалетных таблеток

Логистическая информация

• Количество (упаковка) 1 шт
• Количество (поддон) 20 шт
• Размеры (шт.) 1050×480×140 MM
• Размеры (упаковка) 1050×480×140 MM
• Вес (шт.) 4,87 кг
• Вес (упаковка) 4,87 кг
• Вес (поддон) 117,4 кг

Для скачивания

AM112 Basicmodul — Инструкция по монтажу.pdf 8.97 MB

AM112 Basicmodul — Сертификат.pdf 329.16 kB
