Скрытая система инсталляции для подвесного унитаза ALCADRAIN (AlcaPlast) ECOLOGY AM101/1120E Sádromodul

AM101/1120E Sádromodul

Скрытая система инсталляции ECOLOGY для сухой установки (для гипсокартона)

Alcadrain принимает во внимание потребности своих клиентов, поэтому представляют экономичные скрытые системы инсталляции ECOLOGY. Таким образом компания реагирует на новый тренд среди производителей унитазов с требуемым объемом промывочной воды менее 3/6 л. Для этих чаш необходимо использовать скрытые системы инсталляции, которые способны работать при столь небольшом объеме воды в резервуаре. Компания Alcadrain предлагает системы для всех необходимых объёмов смыва вплоть до границы 2/4 л., что является нормативно разрешенным минимумом. Эти системы могут быть идентифицированы на основе буквы “Е” в названии модели.

Технические параметры

• Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 “
• Рабочий диапазон давления воды 0,05 – 1,6 MPa
• Рекомендуемый диапазон давления воды 0,3 – 0,5 MPa
• Большой смыв 3,5 – 6 l
• Малый смыв 2 – 4 l
• Стандартные настройки большого смыва 4 l
• Стандартные настройки малого смыва 2 l
• Гигиенический резерв 2 l
• Объем воды в бачке 6 l
• Несущая способность 400 kg

Применение

1. Для подвесного унитаза с объемом смыва 2/4 л
2. Для монтажа к несущей стене или в гипсокартонную конструкцию
3. Для пола с толщиной стяжки 0–200 мм
4. Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

Характеристика

1. Содержит дозатор таблеток для унитаза
2. Регулируемые выдвижные ножки в диапазоне 0–200 мм с тормозной системой
3. Видимая маркировка нивелирующих и осевых линий
4. Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
5. Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
6. Конструкция рамы позволяет производить монтаж к профилю для гипсокартона, предназначенного для этих целей, или к несущей стене
7. Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах
8. Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
9. Возможность установки кронштейна с переходом DG 1/2″ для подключения сиденья-биде или бидетты
10. Петли бака из двухкомпонентного материала изолируют передачу вибраций от зданий
11. Возможность наклона резервуара для легкой установки в деревянных зданиях или мобильных ячейках
12. Подходит для установки пневматического или сенсорного смыва
13. Двойной смыв, независимо регулируемый, с гигиеническим резервом
14. Совместима со всеми кнопками управления Alca
15. Возможность сервиса без использования инструментов
16. Подвод воды сзади/сверху посередине
17. Экономичный смыв – 2 л малый смыв, 4 л большой смыв
18. Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
19. Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
20. Монтажная глубина рукава регулируется в диапазоне 20–95 мм
21. Монтажная глубина 125 мм
22. Материал несущей конструкции: металл, обработанный порошковой краской

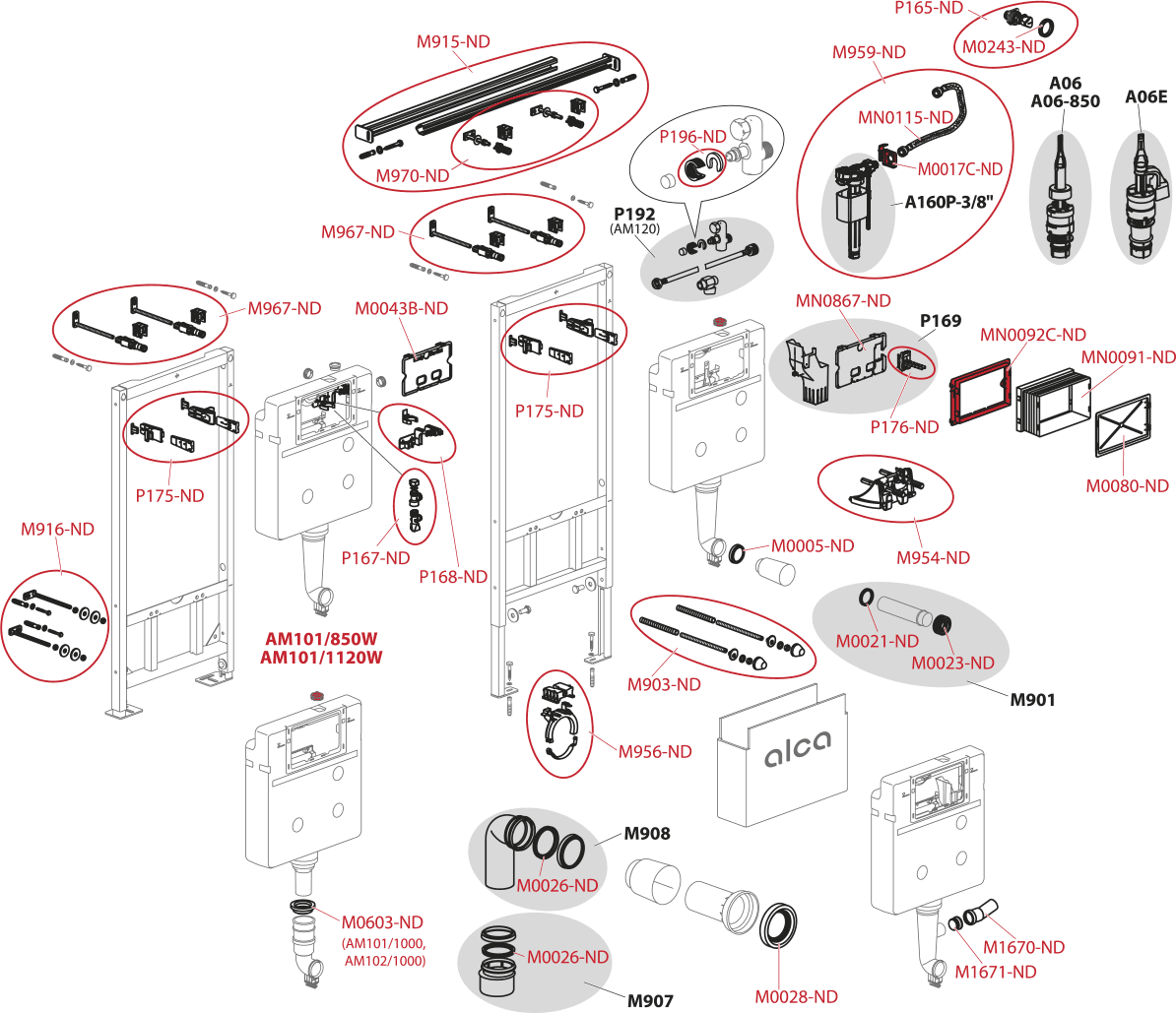

Содержание комплекта

• Бачок с впускным и выпускным механизмом
• Самонесущая рама
• Резьбовое соединение 1/2″ для подвода воды со встроенным угловым вентилем Schell 1/2″–3/8″
• Монтажный комплект: винт Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Колено стока HT 90/90 полиэтилен, PE-HD
• Сокращение отходов Полиэтилен HT 90/110, PE + HD
• Прокладка, патрубок полипропилен, манжета
• Прокладка, патрубок полипропилен, уплотнение патрубка
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия двусоставный, легко укорачивается
• Набор для введения туалетных таблеток

Логистическая информация

• Количество (упаковка) 1 шт
• Количество (поддон) 15 шт
• Размеры (шт.) 1130×145×520 MM
• Вес (шт.) 13,64 кг
• Вес (упаковка) 13,64 кг
• Вес (поддон) 224,6 кг

Для скачивания

AM101/1120E Sádromodul – Инструкция по монтажу.pdf 9.56 MB

AM101/1120E Sádromodul – Сертификат.pdf 778.68 kB
