Скрытая система инсталляции для подвесного унитаза ALCADRAIN (AlcaPlast) AM102/1120 Jádromodul

AM102/1120 Jádromodul

Скрытая система инсталляции для сухой установки (при реконструкции ванных комнат в панельных домах)

Технические параметры

• Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 “
• Рабочий диапазон давления воды 0,05 – 1,6 MPa
• Рекомендуемый диапазон давления воды 0,3 – 0,5 MPa
• Большой смыв 6 – 9 l
• Малый смыв 2,5 – 3,5 l
• Стандартные настройки большого смыва 6 l
• Стандартные настройки малого смыва 3 l
• Гигиенический резерв 3 l
• Объем воды в бачке 9 l
• Несущая способность 400 kg

Применение

1. Для подвесных унитазов
2. Для реконструкции санитарных узлов
3. Для установки между двумя стенами
4. Для установки в деревянных сборных домах
5. Для пола с толщиной стяжки 0–200 мм
6. Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

Характеристика

1. Содержит дозатор таблеток для унитаза
2. Регулируемые выдвижные ножки в диапазоне 0–200 мм с тормозной системой
3. Видимая маркировка нивелирующих и осевых линий
4. Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
5. Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
6. Нагрузка на боковые стенки передается распорной балкой, регулируемой в диапазоне 800–1100 мм.
7. Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах
8. Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
9. Возможность установки кронштейна с переходом DG 1/2″ для подключения сиденья-биде или бидетты
10. Петли бака из двухкомпонентного материала изолируют передачу вибраций от зданий
11. Двойной смыв, независимо регулируемый, с гигиеническим резервом
12. Подходит для установки пневматического или сенсорного смыва
13. Совместима со всеми кнопками управления Alca
14. Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
15. Подвод воды сзади/сверху посередине
16. Возможность сервиса без использования инструментов
17. Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
18. Монтажная глубина рукава регулируется в диапазоне 20–95 мм
19. Монтажная глубина 125 мм
20. Материал несущей конструкции: металл, обработанный порошковой краской

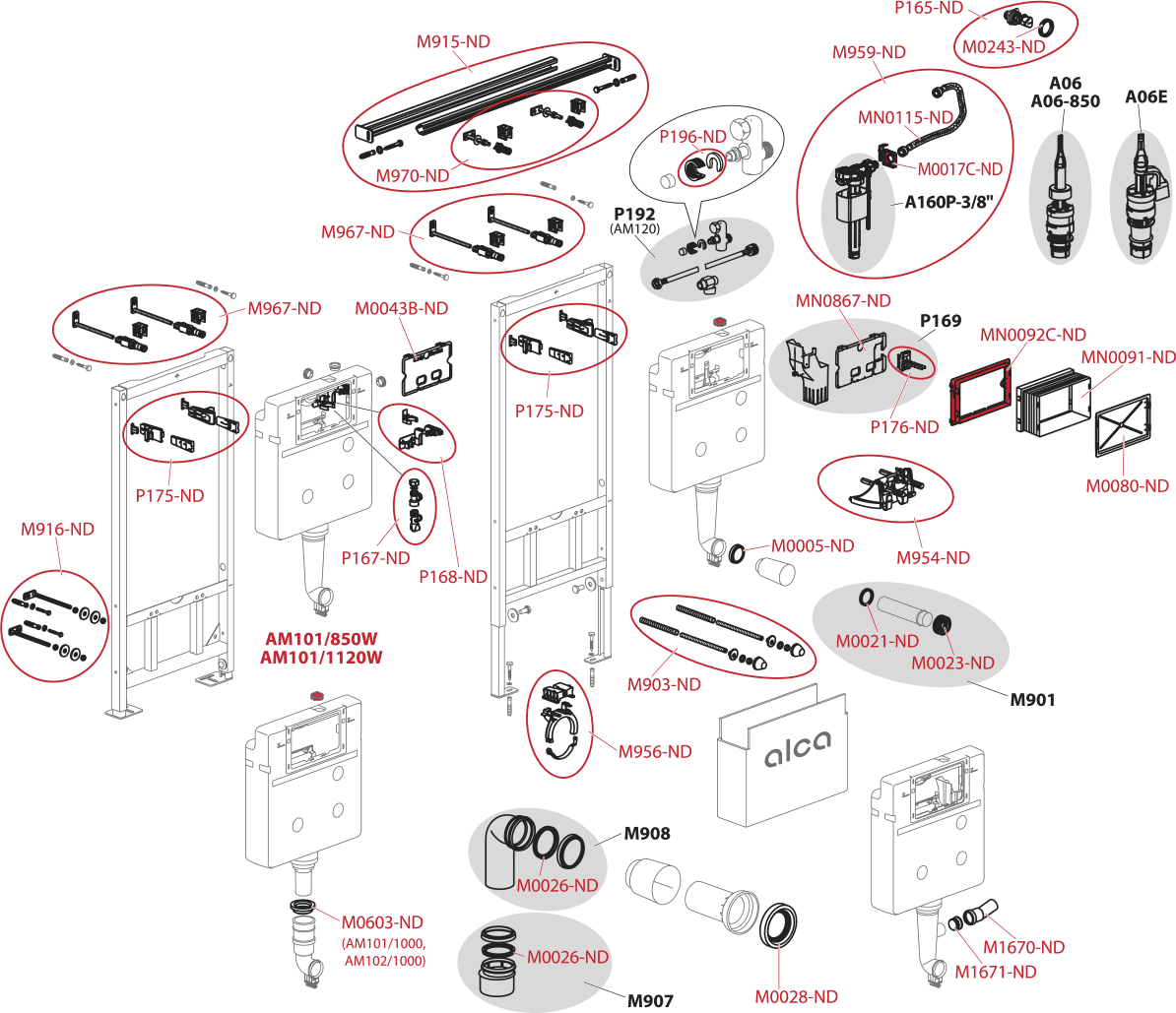

Содержание комплекта

• Бачок с впускным и выпускным механизмом
• Самонесущая рама с дистанционной балкой для крепления между стенами 800–1100 мм
• Резьбовое соединение 1/2″ для подвода воды со встроенным угловым вентилем Schell 1/2″–3/8″
• Монтажный комплект: винт Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Колено стока HT 90/90 полиэтилен, PE-HD
• Сокращение отходов Полиэтилен HT 90/110, PE + HD
• Прокладка, патрубок полипропилен, манжета
• Прокладка, патрубок полипропилен, уплотнение патрубка
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия двусоставный, легко укорачивается
• Набор для введения туалетных таблеток

Логистическая информация

• Количество (упаковка) 1 шт
• Количество (поддон) 15 шт
• Размеры (шт.) 1130×145×520 MM
• Размеры (упаковка) 1130×520×145 MM
• Вес (шт.) 16,17 кг
• Вес (упаковка) 16,17 кг
• Вес (поддон) 262,5 кг

Для скачивания

AM102/1120 Jádromodul – Инструкция по монтажу.pdf 9.1 MB

AM102/1120 Jádromodul – Сертификат.pdf 329.16 kB
